扩散膜，主要是指应用于LCD模组的背光光源部分。

中文名扩散膜

应用LCD模组的背光光源部分

分类扩散膜，一种是扩散板

外文名diffuser film

性质工业用膜

  目  录

1.扩散膜

2.分类

1.扩散膜

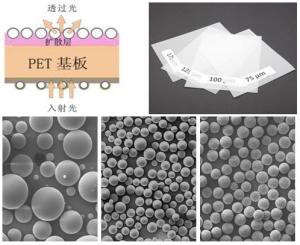

       光线透过以PET作为基材的扩散层，会与折射率相异的介质中穿过，使得光发生许多折射、反射与散射的现象，可修正光线成均匀面光源以达到光学扩散的效果。

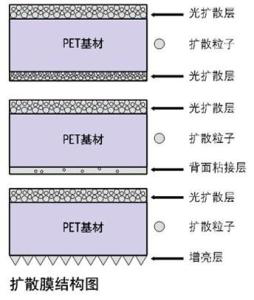

       在背光源结构中主要起到修正扩散角度的作用，会使光辐射面积增大，但是降低了单位面积的光强度，即减低辉度。发光光源经扩散材料扩散之後，能变成面积更大，均匀度较好，色度稳定的2次光源。具有扩散光线的作用，即光线在其表面会发生散射，将光线柔和均匀的散播出来；多数扩散膜的基本结构是在透明基材上如PET两面涂光学散光颗粒。

2.分类

按LCD显示器的分类，有侧投式，直下式两类，

    其中用於侧投式的扩散材料称为扩散膜（或匀光片）；在直下式背光光源中则应用到了两种扩散材料，一种是扩散膜，一种是扩散板。扩散膜的重要指标为全光透过率及雾度。D100扩散膜功能为提供液晶显示器一个均匀的面光源，一般传统的D100扩散膜主要是在扩散膜基材中，加入一颗颗的化学颗粒，作为散射粒子，而现有之扩散板其微粒子分散在树脂层间，所以光线在经过扩散层时，会不断于2个折射率相异的介质中穿过，故光线就会发生许多折射、反射与散射的现象，如此便造成了光学扩散的效果。xU @1 5 正常情形下，背光模块需要上、下两片扩散膜，其中上扩散膜的部分，由于靠近观察者视线，质量要求高、对瑕疵容忍度低，售价高于下扩散膜。

       扩散膜亦称“分离膜”。一种具有微细多孔结构的金属膜片。微孔可限制普通气流，而容许扩散流通过，因此可以利用质量差异来进行同位素分离。如气体扩散法分离铀同位素时，扩散膜大多采用烧结镍（亦有采用陶瓷或聚四氟乙烯）制成。每平方厘米的膜片上有几亿个微孔，孔径约为0.01-0.03微米。它们必须满足分离工艺的要求，在热的和有腐蚀性的六氟化铀工艺气体中，仍然保持稳定、可靠性和一定的机械强度。它的研制是气体扩散厂的主要技术关键。

扩散膜物性包含物理性、机械特性、耐温特性、电气特性、UL.

物理性参数:伸张强度、延伸率、冲击强度、撕裂强度、膨胀强度.

耐温特性：热膨胀系数、热传导系数、熔点、热变形张力、工作温度范围

电气特性：表面绝缘电阻、体积绝缘电阻、介电强度

UL等级

扩散膜关键规格参数包含:全光透过率、云度、及高温高湿、低温下透光率.

尺寸:厚度一般有75um-100um-125um-150um-188um-,尺寸可定制.
